السلام عليكم و رحمه الله و بركاته



-------------------

-------------------



سألنى بعض الأخوه عن موضوع تكبير الطبق البيضاوى



-- و تكبير الطبق ممكن و لكن فى حدود معينه



-- و ما يتحكم فى عرض المسافه الزائده هو نسبه البعد البؤرى ÷ عرض الطبق



-- و لا يمكن تكبير الطبق الى ما لا نهايه لان البعد البؤرى سيظل ثابت و لن يتغير



-- و مع تكبير الطبق يزيد العمق الى أن تصل الى نقطعه معينه يكون فيها العمق

كبير بحيث يكون الجزء الزائد على أستقامه واحده مع قطعه الأستقبال



-- و هنا فأن القطعه لن ترى هذا الجزء و بالطبع لن ترى أى زياده بعده



-- أيضا عند تكبير الطبق بنسبه كبيره ( مثال من 120 سم الى 220 سم ) فأن

نسبه البعد البؤرى الى العرض ستتغير



-- لنفرض أن البعد البؤرى = 72 سم و عرض الطبق = 120 سم



-- نسبه البعد البؤرى ÷ العرض = 72 ÷ 120 = 60,



--- و أذا قمنا بزياده عرض الطبق الى 220 سم فأن البعد البؤرى سيظل كما هو ( 72 سم )



-- و هنا نسبه البعد البؤرى ÷ العرض ستساوى 72 ÷ 220



== 327,



و هذه النسبه صغيره جدا و ستكون كفاءه أستقبال الجزء الزائد ضعيفه جدا



------------------

------------------



لذلك فأن الأفضل أن تكون نسبه البعد البؤرى ÷ عرض الطبق بعد تكبيره فى حدود 50,



-- عندى طبق بعرض 100 سم كنت أنوى العمل عليه خلال أجازه العيد لكن

لم تتح لى الفرصه لعمل أى شئ عليه



-- الطبق بعرض = 100 سم و البعد البؤرى حوالى 67 سم



-- نسبه البعد البؤرى ÷ العرض = 67,

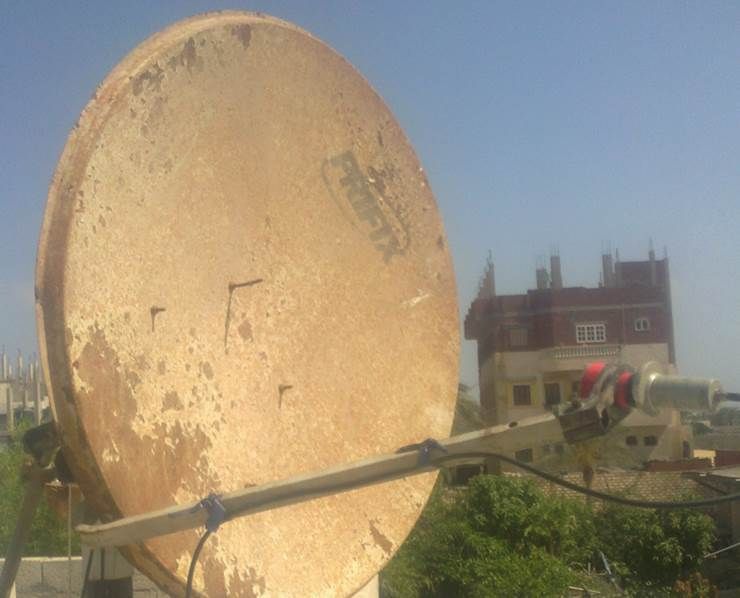

-- هذه هى صوره الطبق الذى أنوى تكبيره أن شاء الله



--------------------

------



2--_zps9xk51vq5



-----

-------------

-------------



و لا يمكننى زياده عرض الطبق الا بنسبه محدوده حتى تكون هناك فائده كبيره من هذه الزياده



-- البعد البؤرى بعد الزياده سيظل كما هو ( 67 سم ) لذلك سيكون الحد الأقصى لعرض

الطبق بعد الزياده حوالى ( 136 سم )



-- نسبه البعد البؤرى ÷ العرض بعد زياده الطبق = 67 ÷ 136



== 492 , و هى نسبه معقوله



-- و كل ما سأحتاجه بعد زياده الطبق هو تعديل الفيد المدرج الموجود فى مقدمه

القطعه حتى تكبر الزاويه الخاصه به و بذلك سيرى الجزء الذى تمت زيادته على الطبق



------------------

-----------------



فى موضوع سابق عن فكره تصميم الطبق البيضاوى أن الطبق البيضاوى فى الأساس

هو جزء مقطوع من النصف الأعلى من الطبق الدائرى



------------------------

-------



2-Prime-FocOffest--DI-1_zpsxydi2d13



-------

------------

-----------



لذلك عند تكبير الطبق البيضاوى يجب البدء من مركز الطبق الدائرى الذى تم قطع

الطبق البيضاوى منه



-- و مركز الطبق الدائرى سيكون قريب جدا من مكان الذراع فى أسفل الطبق البيضاوى



-- تبدأ بعمل خطوط  مستقيمه على الطبق البيضاوى تقسم الجزء الزائد الى عده شرائح



-- و الأفضل الا يزيد عرض كل شريحه عن 25 سم حتى يمكن تشكيلها بسهوله

لتأخذ درجه أنحناء مكمل لأنحناء سطح الطبق الأصلى



-- الخط يبدأ من مكان الذراع فى أسفل الطبق و ينتهى عند نهايه الطبق من أعلى



----------------------

----------------------

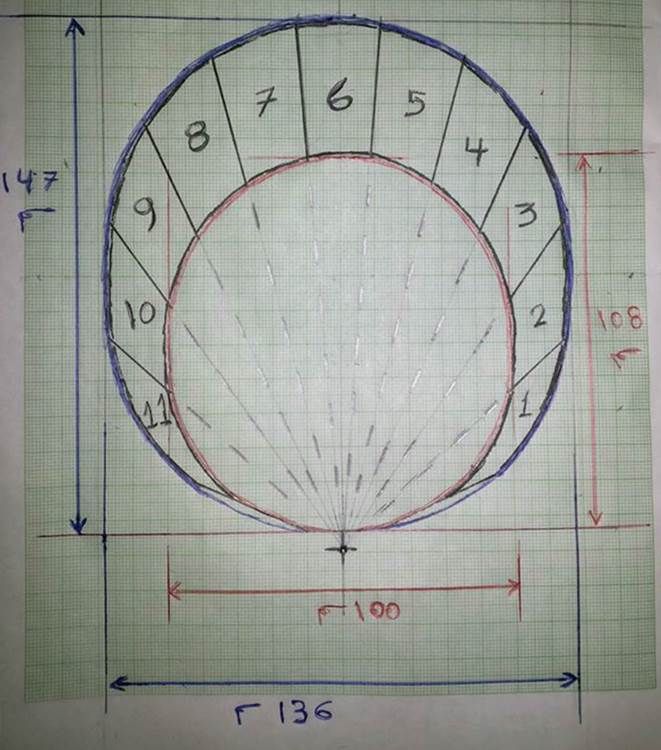

-- هذا رسم مخطط للطبق الذى أنوى تكبيره



-- أبعاد الطبق الأصليه هى ( 100 سم × 108 سم ) و البعد البؤرى = 67 سم



و الطبق الأصلى محدد باللون الأحمر



-- بعد تكبير الطبق ستكون الأبعاد هى ( 136 سم × 147 سم ) و البعد البؤرى كما هو ( 67 سم )



 و الطبق الأكبر محدد باللون الأزرق



-- تم تقسيم الجزء الزائد على ( 11 شريحه ) و كل شريحه بعرض حوالى 25 سم



و هى محدده باللون الأسود



-- هذه الشرائح لها درجه أنحناء معينه و يمكن حساب درجه ميل الشرائح بشكل تقريبى

بأستخدام برامج تصميم الأطباق



-- و بعد تثبيتها على الطبق يمكن الوصول لأفضل درجه ميل لسطح الشرائح عن طريق

توصيل القطعه بالريسيفر و تغيير ميل الشرائح مع مراقبه مستوى الأشاره حتى تصل لأفضل

مستوى ممكن للأشاره



-----------------------

---------



Prifix100-EXTEND__zps4bqmzrij

-----------------------------
